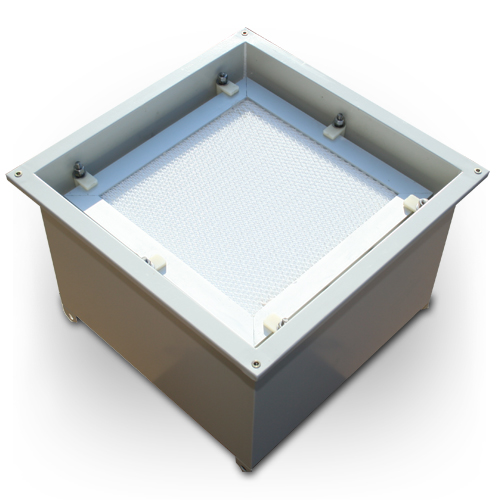

DOP液槽密封式高效送风口

       液槽密封式高效送风口是具有可更换高效过滤器的已液体密封方式的高效送风口，液槽密封式高效送风口为千级、万级、十万级净化空调系统较为理想的终端过滤装置，是满足净化要求的关键设备，广泛应用于医院、生物制药、半导体、液晶制造、精密机械、光学等技术领域。高效送风口包含静压箱，散流板，液槽高效过滤器，和风阀。与风管的接口可为顶接或侧接。液槽密封式设计进一步增强其密封性和独特性。

液槽密封式高效送风口产品特点：

1.整体密封设计，从设计上彻底杜绝上下流泄漏的可能。

2.冷轧钢板焊接，并做打胶密封处理，箱体表面采用静电喷塑处理，耐腐蚀性强。

3.特殊的风阀调节装置，在风口底部可方便调节风量。

独特的液槽密封方式，自带PAO发尘口和浓度取样口，完全满足新版GMP-E 规范要求。



液槽密封式高效送风口箱体结构：

箱体主要采用冷轧钢板已焊接的方式连接，且所有的焊接都经过特殊的胶密封处理，以防止空气泄漏。散流板以固定螺栓所固定，安装及拆卸较为方便，更换过滤器时，可直接在天花底部进行操作，而无需拆除天花板系统上的箱体。



液槽密封式高效送风口蝶形风阀：

箱体顶部进风口中装有蝶形风阀，且在箱体底部的侧面用一个旋转的阀门调节装置控制，以调节进入洁净室内的风量。



液槽密封式高效送风口蝶阀调节装置：

位于箱体底部的蝶阀调节装置与蝶形风阀之间由一根金属调节细杆相连。可直接从底部旋转此装置以控制蝶阀，使得调节进入室内的风量变得简单方便。



液槽密封式高效送风口过滤器压件：

Astrocel li过滤器的框架通过箱体四周的过滤器压件所支撑固定，为方便更换过滤器，所有过滤器压件能自由旋转。并可防止空气通过倒行框架泄漏及箱体刀边滑出过滤器框架胶槽。



液槽密封设计：

与液槽密封高效风口配套使用的Astrocel li过滤器的框架周围有密封胶槽。在安装过程中，装有密封胶槽与箱体四周的刀边相嵌套形成气密密封。且在更换过滤器的过程中密封胶不会黏着在箱体四周的刀边上。
